Anpassad reaktorlaminering som används för solenergiomriktare
Oct 21, 2025
Lämna ett meddelande
Reaktorlamineringar
Reaktorlamineringar som används för solenergiomriktare är kärnmagnetiska kretskomponenter i reaktorer inuti solomriktare. Tillverkade genom att stapla kiselstålplåtar med specifika specifikationer, fungerar de huvudsakligen för att begränsa strömfluktuationer, undertrycka harmonisk interferens och minska energiförlusten i reaktorer genom optimerad magnetisk kretsdesign. Dessa lamineringar säkerställer att växelriktare effektivt och stabilt omvandlar likström (DC) till växelström (AC) i fotovoltaiska (PV) system.
LamineringKärnfunktioner
Reaktorer i solväxelriktare (som likströmsreaktorer och växelströmsfilterreaktorer) måste klara av volatiliteten hos PV-kraften och högfrekventa omkopplingsegenskaper. Kärnfunktionerna för deras laminering återspeglas i tre aspekter:
Dämpar strömripplar: Den magnetiska kretsen som bildas av lamineringarna kan jämna ut strömrippeln som genereras under växelriktarens effektomvandlingsprocess (särskilt under PWM-modulering) genom energilagrings- och frigöringsegenskaper. Detta säkerställer att utströmmens vågform är nära en sinusvåg, vilket uppfyller nätets krav på övertonsinnehåll.
Minska hög-frekvensförluster: Solväxelriktare har vanligtvis en switchfrekvens på 10kHz–50kHz. Lamineringarna måste bibehålla låg järnförlust under hög-magnetiska fält för att förhindra överdriven värmealstring i reaktorn på grund av hysteres och virvelströmsförluster, vilket skulle påverka växelriktarens effekttäthet och livslängd.
Förbättrar magnetiskt mättnadsmotstånd: I PV-system kan ingångsströmmen uppleva kortvariga-stegringar på grund av förändringar i ljusintensitet. Lamineringarna måste ha en hög mättnadsmagnetisk flödestäthet för att förhindra att reaktorn förlorar sin strömbegränsande funktion på grund av magnetisk mättnad, vilket skyddar växelriktarens kraftenheter.
Hur laminerad kärna minskar virvelström
Laminerade kärnor minskar virvelströmmar genom att bryta upp kärnan i många tunna, isolerade plåtar, vilket ökar det elektriska motståndet och minimerar den yta som är tillgänglig för ström att flyta. Genom att avbryta den kontinuerliga banan tvingar lamineringarna virvelströmmar till små slingor inom varje enskilt ark, vilket avsevärt minskar deras storlek och den resulterande energiförlusten från värme.
Ökar det elektriska motståndet:
Kärnan är gjord av tunna metallplåtar (lamineringar) som är elektriskt isolerade från varandra av en tunn beläggning av lack eller oxid. Denna isolering fungerar som en barriär mot strömflödet.
Begränsar cirkulationsområdet:
Varje laminering skapar en mycket mindre slinga för virvelströmmen att flyta jämfört med en solid kärna. Enligt Faradays lag är den inducerade spänningen proportionell mot slingans yta, så mindre slingor resulterar i mindre inducerade spänningar och därmed mindre strömmar.
Ökar det totala motståndet:
Med kärnan uppdelad i många tunna, parallella banor, är den totala resistansen för vägen för virvelströmmen mycket högre än den skulle vara i en solid kärna.
Minskar effektförlust:
Eftersom virvelströmsförlusterna är proportionella mot strömmens kvadrat, minskar en minskning av storleken på virvelströmmarna avsevärt mängden energi som går till spillo som värme.
specifikation
| Typ | Kvalitet | Bredd | Max kärna Loss@P1.7T/50 Hz | Lamineringsfaktor (%) | Min induktion@B800 |
| Vanlig typ | 23Q110 | 35-1200 mm | 1,10 w/kg | 97.2 | 1.82T |
| 23Q120 | 1,20 w/kg | 97.2 | 1.82T | ||
| 27Q120 | 1,20 w/kg | 97.5 | 1.82T | ||
| 30G120 | 1,20 w/kg | 98 | 1.82T | ||
| Hög induktion Typ |
B20P085 | 35-1200 mm | 0,85 w/kg | 97 | 1.86T |
| B23P085 | 0,85 w/kg | 97.2 | 1.88T | ||
| B23P090 | 0,90 w/kg | 97.2 | 1.88T | ||
| B23P095 | 0,95 w/kg | 97.2 | 1.88T | ||
| B23P100 | 1,00 w/kg | 97.2 | 1.88T | ||
| B27P095 | 0,95 w/kg | 97.5 | 1.89T | ||
| B27P100 | 1,00 w/kg | 97.5 | 1.89T | ||
| B30P120 | 1,20 w/kg | 98 | 1.89T | ||
| Domänförfinad höginduktion Typ(laser) |
B20R070 | 35-1200 mm | 0,70 w/kg | 97 | 1.86T |
| B23R085 | 0,85 w/kg | 97.2 | 1.88T | ||
| B27RK085 | 0,85 w/kg | 97.5 | 1.89T |
GNEE utvalda produkter
Gnee tillhandahåller förstklassiga järnkärnor till världen. Våra kärnor kan väljas i ett brett utbud av material, former, applikationer, tillverkningstekniker etc. för att möta kundernas olika krav. Utforska vårt breda produktsortiment nu~
Tillverkningsprocess
1. Råvaruförsörjning
2. Klyvning

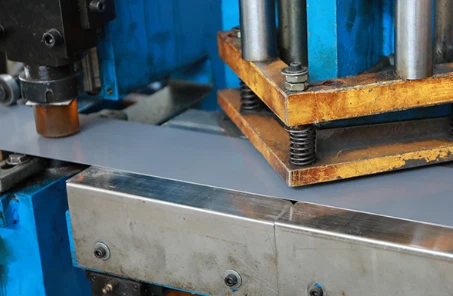

3. Stansning
4. Laminering
5. Kärnformning
6. testning
GNEE EC
Gnee Electric grundades 2008 och ligger i Anyang i Kina. Gnee Electric är ett högteknologiskt-företag som specialiserat sig på forskning och tillverkning av järnkärnprodukter.
Företaget upptar för närvarande över 20 000 kvadratmeter och sysselsätter mer än 200 personer, inklusive över 80 yrkesverksamma. Efter mer än 18 års utveckling har vi byggt vår egen produktionsbas för magnetiskt material och självständigt utvecklar, producerar och säljer olika typer av järnkärnor. De vanligaste typerna inkluderar kiselstålkärnor, motorkärnor, transformatorkärnor, ringkärnor av järn, special-formade kärnor, anpassade kärnor och andra. Våra kärnor används i stor utsträckning inom olika sektorer, inklusive transformatorer, motorer, ömsesidiga induktorer, spänningsstabilisatorer, svetsmaskiner, magnetiska förstärkare och instrumentering, och tillhandahåller olika kärnlösningar till globala kunder.
30+
Typer av produkter
18k+
Nöjda kunder
Varför välja GNEE EC?
GNEE EC grundades 2008, som är ett nationellt hög-företag och ett berömt varumärkesföretag i Kina, som har utvecklats till en professionell tillverkare och leverantör av järnkärnor av-hög kvalitet.
18+
Över 18 års framgång inom järnkärnindustrin;
National High-Tech Enterprise & Famous Brand Enterprises i Kina;
200+
Över 200 anställda;
FoU-teamet har mer än 80 erfarna ingenjörer och produktionsteamet har mer än 100 skickliga personal;
35+
Årlig omsättning upp till 35 miljoner dollar per år;
Äger många uppsättningar högautomatiska lindnings-, glödgnings- och monteringsmaskiner;
1,000+
Över 1000 kunder på inhemska och utländska marknader;
kärnprodukter exporteras till mer än 70 länder i världen;

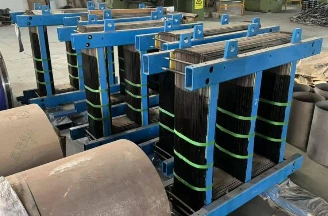

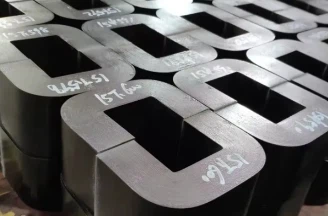

Gnee Iron Core Factory Översikt
