Silikonstålkärna B30R100
Beskrivning
Tekniska parametrar
GNEE ORIENTERAD SILIKON STÅL KÄRNA
B30R100 är en kärnkvalitet av kiselstål som vanligtvis används av Baosteel.
Kiselstålkärna är en järn-kisellegering som bildas genom att tillsätta en liten mängd kisel (i allmänhet mindre än 4,5%) till rent järn, vilket kallaskiselstål. Denna typ av järnkärna har det högsta mättnadsmagnetiska induktionsvärdet på 20,000Gs; eftersom de har goda magnetoelektriska egenskaper, är lätta att massproducera, är billiga och har liten inverkan på mekanisk påfrestning, används de i stor utsträckning inom kraftelektronikindustrin. Såsom krafttransformatorer, distributionstransformatorer, strömtransformatorer och andra järnkärnor.
orienterat kiselstål
Magnetiska parametrar för kärna av kiselstål
| Tabell 1 Kärnförlustegenskaper | ||||||||
| Kvalitet | Kärnförlust (W/K | |||||||
| W15/50 | W15/100 | W10/400 | W10/1000 | W5/2000 | W2/5000 | W1/10000 | W0.5/20000 | |
| GT-100 | 1.2 | 3.0 | 6.1 | 21.3 | 18.0 | 15.2 | 10.4 | 13.0 |
| GT-050 | 1.7 | 5.0 | 7.3 | 17. | 13.0 | 10.2 | 7.1 | 5.3 |
| Tabell 2 Egenskaper för permeabilitet och magnetisk flödestäthet | ||||||||
| Kvalitet | Alternerande permeabilitet x 10-3 (H/m) | Magnetisk flödestäthet (T) | ||||||
| μ10/400 | μ10/1000 | μ5/2000 | μ1/10000 | μ0.5/20000 | B8 | B25 | B50 | |
| GT-100 | 20.4 | 16.2 | 9.6 | 2.8 | 1.2 | 1.82 | --- | --- |
| GT-050 | 16.6 | 16.0 | 9.9 | 2.7 | 1.5 | 1.75 | --- | --- |
Obs: Proverna tas från remsorna parallellt med rullningsriktningen. Mätningarna är i enlighet med JIS C 2550 efter avspänningsglödgning.
| Tabell 3 Mekaniska och elektriska egenskaper | ||||||
| Kvalitet |
Densitet (g/cm3) |
Utrymmesfaktor (%) |
Brottgräns (N/mm2) |
Förlängning (%) |
Hårdhet (Hv) |
Specifikt motstånd (μΩcm) |
| GT-100 | 7.65 | 93 | 420 | 9 | 202*2 | 48 |
| GT-050 | 7.65 | 90 | 387 | 11 | 179*2 | 48 |
Obs: 1. Draghållfasthet och töjning mäts parallellt med rullriktningen.
2. Hårdhet mäts med *1: H;0.5Kg, *2: H;0.3Kg, *3: H;0.1Kg.
| Tabell 4 Jämförelse av egenskaper mellan olika magnetiska material | ||||
| Material |
Magnetisk flödestäthet B8 (T) |
DC max relativ permeabilitet μm |
Kärnförlust W1/20000(W/Kg) |
Specifikt motstånd (μΩm) |
| GT-100 | 1.82 | 24,000 | 35 | 0.48 |
| GT-050 | 1.75 | 14,000 | 51 | 0.48 |
| Högt kiselstål (0.1t) | 1.29 | 23,000 | 31 | 0.82 |
| Amorf | 1.56 | 300,000 | 6 | 1.30 |
| Nanokristallin | 1.23 | 70,000 | 4 | 0.01 |
| Dammkärna (Sendust) | 0.65 | 150 | 62 | >10,000 |
| Ferrit (Mn-Zn) | 0.45 | 3,500 | 3 | >100,000 |

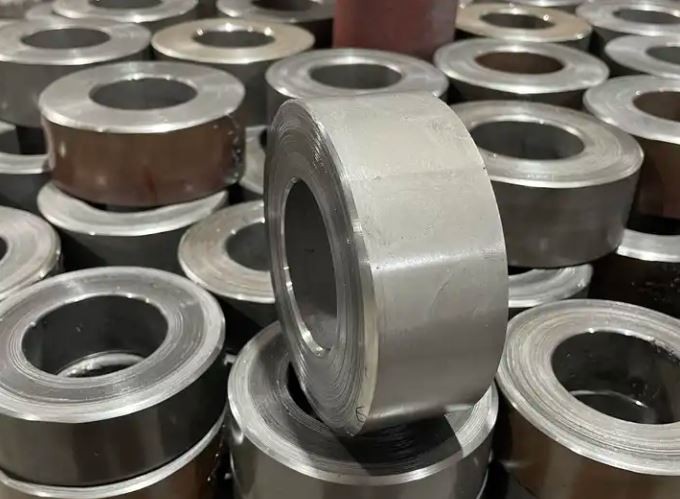

Tillverkning och förpackning av kiselstål
SilikonstålkärnaKarakteristisk
■ Låg kärnförlust
Kärnförluster vid höga frekvenser ökar utrustningens effektivitet och minskar energiförbrukningen i reaktorer och transformatorer.
■ Hög permeabilitet
För skärmningsapplikationer.
■ Hög mättnadsmagnetisk flödestäthet
För användning i små högfrekvensreaktorer och transformatorer.
■ Utmärkt isoleringsbeläggning
Utmärkta isoleringsegenskaper möjliggör idealisk avspänningsglödgning (resultat).
