Förmonterad transformatorstation (europeisk stil)





Den förmonterade transformatorstationen (även känd som en containeriserad transformatorstation) är en förmonterad komplett distributionsenhet som integrerar högspänningsdistributionsutrustning, transformatorer och lågspänningsdistributionsutrustning enligt en specifik ledningsplan. Det används huvudsakligen i trefas AC-system med spänningar på 4 0. 5/0. 4kV, 12/0,4 kV, eller 40,5/12kV, som fungerar som en integrerad kraftöverföring, mottagning och distributionsanordning. YB-serien med förmonterade transformatorstationer har stark integration, litet fotavtryck, attraktivt utseende, kort installationscykel och pålitlig drift. De erbjuder omfattande användbarhet, mångsidighet och utbytbarhet, vilket gör dem till det föredragna valet för stadsnätverkstransformation. Dessa transformatorstationer är lämpliga för oljefält, byggplatser, gruvområden, hamnar, höghus, stadsgatabelysning, bostadsområden, fabriker, företag, kraftverk och interna självanvändningsstationer i kraftförsörjningssystem.









Kontakta nu







Inga.	Projekt	Enhet	Parameter
Högspänningsenhet	Nominell frekvens	HZ	50 eller 60
	Betygsspänning	kv	6
	Maximal driftsspänning	kv	6.9
	Kraftfrekvens tål spänningsjord och fas-till-fas/isoleringsgap	kv	32/36
	Blixtimpuls tål spänningsjord och fas-till-fas/isoleringsgap	kv	60/70
	Nominell ström	A	315,400,630
	Klassad korttidsaktivitet	ka	12.5(2s),16(2s),20(2s)
	Klassad topp tål ström	ka	31.5,40,50
Lågspänningsenhet	Betygsspänning	V	380,220
	Huvudkretsen som är nominerad ström	A	100-3200
	Klassad korttidsaktivitet	ka	15,30,50
	Klassad topp tål ström	ka	30,63,110
	Grenström	A	0~800
	Antal grenkretsar	Krets	1~6
	Kompensationsförmåga	Kvar	Kompensera enligt 15% ~ 2 0% av transformatorkapaciteten från 0 ~ 360







1. Produktstruktur

Den förmonterade transformatorstationen kan delas upp i tre fack: högspänningsrummet, transformatorrummet och lågspänningsrummet. Både hög- och lågspänningsrum är fullt funktionella. Det primära strömförsörjningssystemet på högspänningssidan kan konfigureras i olika lägen såsom slingnätkraftsförsörjning, terminal strömförsörjning och dubbelkraftkällkraftförsörjning. Högspänningsrummet består av inkommande skåp, mätskåp, loop-nätverksskåp, utgående skåp och belysningssystem. Skåpen använder lastomkopplare + säkringskombination Elektriska apparater eller säkringar, koppla bort switchar + brytare för växling och skydd. Transformatorrummet är utrustat med helt förseglade transformatorer eller torrtyptransformatorer, ventilationskylningssystem och belysningssystem. Ventilationskylning kan vara antingen naturlig luftkylning eller tvingad luftkylning, medan belysningssystemet kan styras manuellt eller automatiskt styras. Lågspänningsrummet inkluderar inkommande skåp, mätskåp, kompensationsskåp, utgående skåp och belysningssystem. Baserat på användarkraven kan lågspänningsrummet anta panel- eller skåpstilstrukturer för att bilda de nödvändiga strömförsörjningslösningarna för användare. Den har funktioner som kraftfördelning, belysningsfördelning, reaktiv kraftkompensation, energimätning och energimätning, möta olika användarbehov och underlätta kraftförsörjningshantering och förbättra kraftkvaliteten.

2. Referensstandarder

GB/T 17467-1998 Högspänning/lågspänning förmonterad transformatorstation

GB 4208-2008 Kåpskydd (IP -kod)

Dl/t 537-2002 Valguide för högspänning/lågspänning förmonterade containerierade transformatorstationer

GB1094. 1-1996 Allmänna regler för krafttransformatorer

GB1094. 2-1996 Temperaturökning av krafttransformatorer

GB 6451-2008 Tekniska parameterkrav för oljeupptäckt krafttransformatorer



Vi kan också tillhandahålla följande transformatorprodukter:
30-2500 KVA/10KV laminerad kärndistributionstransformator
30-2500 KVA Power Transformer
30-2500 KVA Power Transformer (trefas oljeupptäckt krafttransformator)
30-2500 KVA/10KV oljeupptäckt trefas med dubbelvindande icke-uppfattad spänningsreglerande distributionstransformator

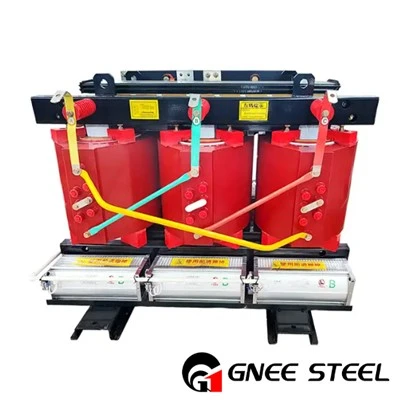

30-2500 KVA/10KV Epoxy harts gjuten torrtyptransformator
